Appareil de test de résistance à l’arrachement

Principe du testeur de résistance à l’arrachement

Nombreuses sont les causes possibles de perte d’agrégats d’une chaussée bitumineuse provoquant sa dégradation, notamment le passage des véhicules dans les ronds-points et les virages.
Cet appareil de test de résistance à l’arrachement, parfois aussi appelé « testeur de plumage » ou scuffing device en anglais, sert à évaluer le potentiel théorique d’arrachage ou de déchiquetage par l’application répétée d’une action d’éraflage sur la surface d’un échantillon de bitume. L’essai en laboratoire est conforme aux normes européennes de sécurité.

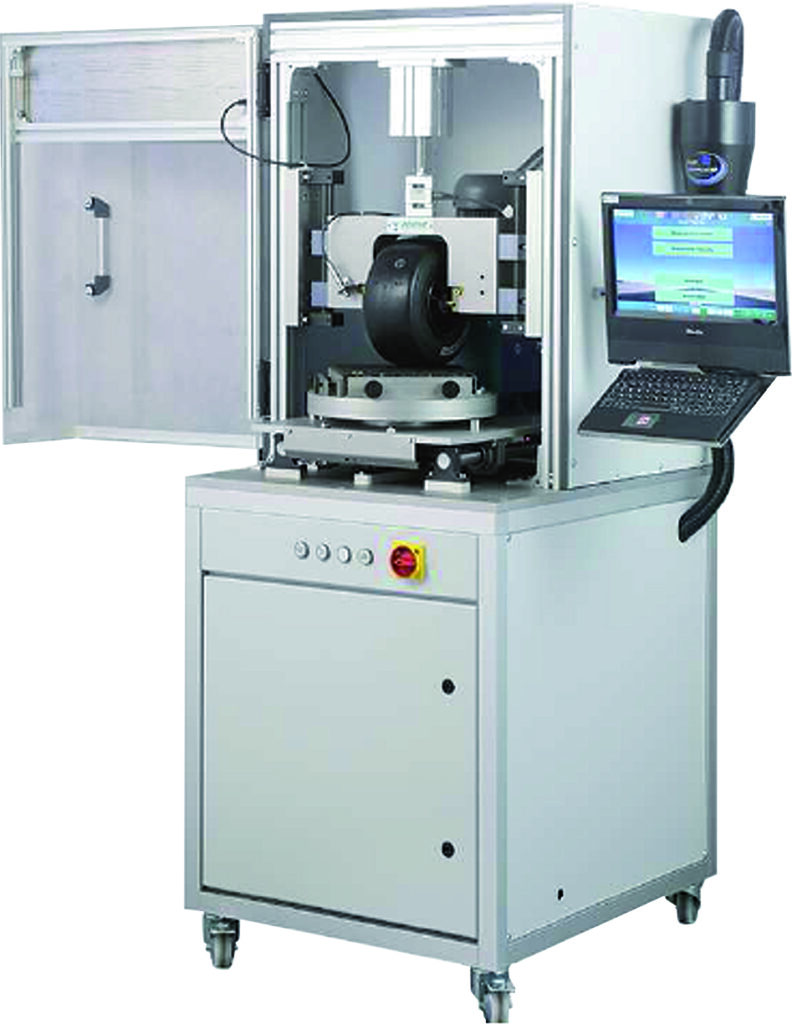

Description de l’appareil de test de résistance

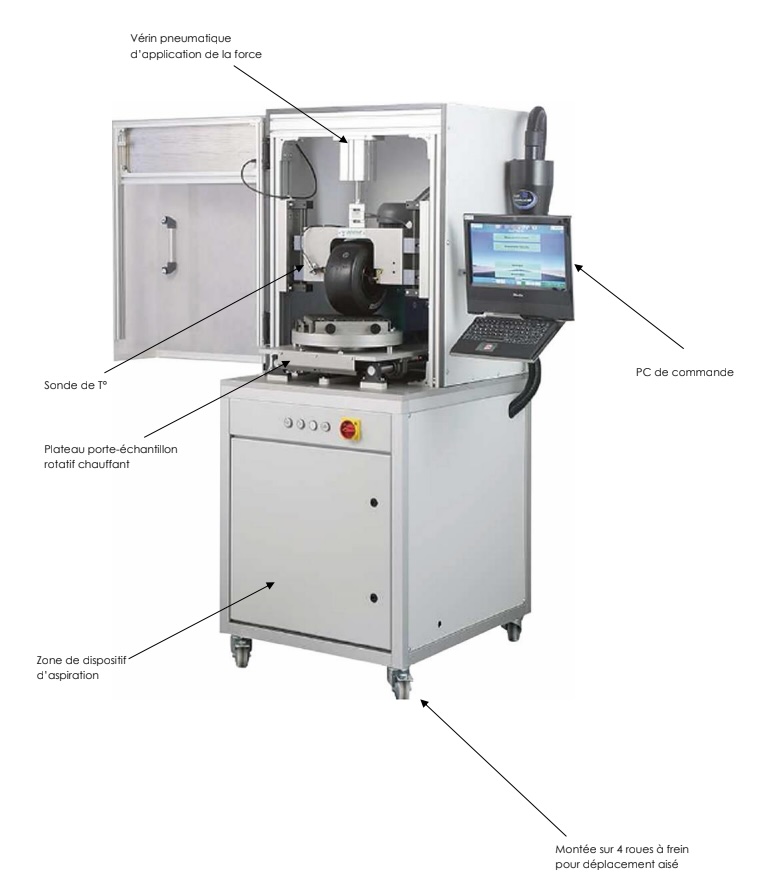

Le TRAS est composé d’une chambre d’essai avec roue montée sur un vérin pneumatique, d’un plateau mobile, d’un porte-échantillon chauffant rotatif, d’une sonde de température, d’un capteur de force et d’un dispositif d’aspiration des agrégats (grains détachés). La porte vitrée en Plexiglass transparent dispose d’un verrouillage de sécurité anti-ouverture durant l’essai.
Le mouvement simultané de rotation du porte échantillon et d’aller-retour du plateau réplique le passage des engins dans les virages et ronds-points. Les conditions climatiques réelles sont reproduites grâce au chauffage qui maintient l’échantillon à la température de consigne.
L’essai est entièrement programmable et piloté par ordinateur (passes, cycles, vitesse, force, etc.). La température de surface de l’échantillon (via sonde PT100) est mesurée, affichée et enregistrée. L’appareil génère un rapport de test avec export des données.

Etapes d’un test de résistance à l’arrachement

Auparavant, peser et chauffer la plaque échantillon en étuve jusqu’à atteindre la température de consigne.
Allumer le TRAS.
Entrer les paramètres de l’essai :

• Nom de l’essai (identification de l’échantillon)
• Nombre de cycles (1 cycle = 2,5 aller/retour durant la rotation à 180° dans un sens, puis 2,5 A/R à 180° dans l’autre sens)
• Nombre de répétition du cycle
• Nombre d’A/R par minute (norme : 5 passages/min)
• Température de la plaque chauffante
• Température de consigne (température de surface)
• Pression appliquée

Allumer le chauffage (20 min minimum de temps de chauffe).
Entrer le poids initial de l’échantillon.
Placer la plaque dans le porte-échantillon.
Lancer l’essai.
Aspirer et peser les grains détachés à la fin de chaque cycle.
Reporter les données (dans un tableau XLS par exemple).
